1. Исходная проблема и задачи модернизации
В процессе эксплуатации судна оригинальная гидравлическая система поворота крюка столкнулась с естественным техническим износом. Установленный ранее гидроблок устарел, а поиск оригинальных запчастей для его обслуживания стал экономически нецелесообразным и увеличивал риски простоя судна.
Перед инженерной группой были поставлены следующие задачи:
- Устранить утечки и повысить общую надежность узла.
- Упростить конструкцию для ускорения последующего ТО.
- Сохранить исходные рабочие параметры системы без перепроектирования всей магистрали.
2. Техническое решение: переход на трубное исполнение
В качестве оптимальной альтернативы громоздкому и дорогому в производстве гидроблоку было выбрано решение на базе клапана трубного исполнения.
Переход на трубный монтаж дает ряд преимуществ:
- Высокая ремонтопригодность: в случае необходимости клапан можно оперативно заменить стандартным инструментом без демонтажа всей плиты.
- Доступность компонентов: компоненты трубного исполнения стандартизированы и всегда есть в наличии.
- Компактность: оптимизация пространства в районе поворотного механизма крюка.
3. Технические характеристики обновленной системы
Проектирование и подбор новой запорно-регулирующей арматуры велись строго под гидравлические параметры судового контура:
- Рабочее давление системы: 200 бар (обеспечивает расчетное усилие при повороте крюка под нагрузкой).
- Номинальный расход жидкости: 20 л/мин (гарантирует плавность и заданную скорость перемещения механизма).
- Тип монтажа: трубный (резьбовое соединение в линию).
4. Этапы проведения работ на судне
Модернизация выполнялась квалифицированными специалистами в несколько этапов:
- Демонтаж: дефектовка узла, слив рабочей жидкости и снятие устаревшего гидроблока.
- Адаптация магистрали: подготовка и подгонка трубопровода под новые резьбовые соединения клапана.

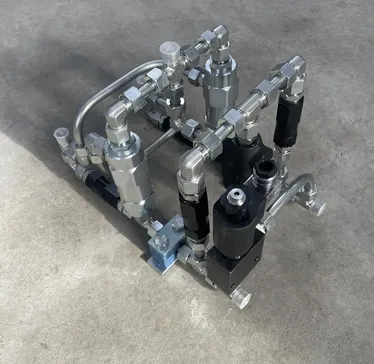

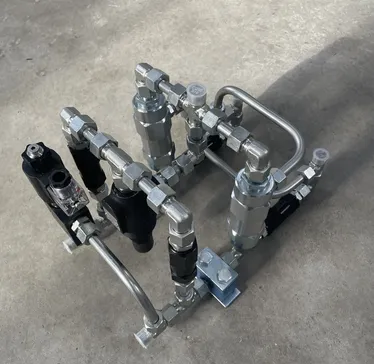

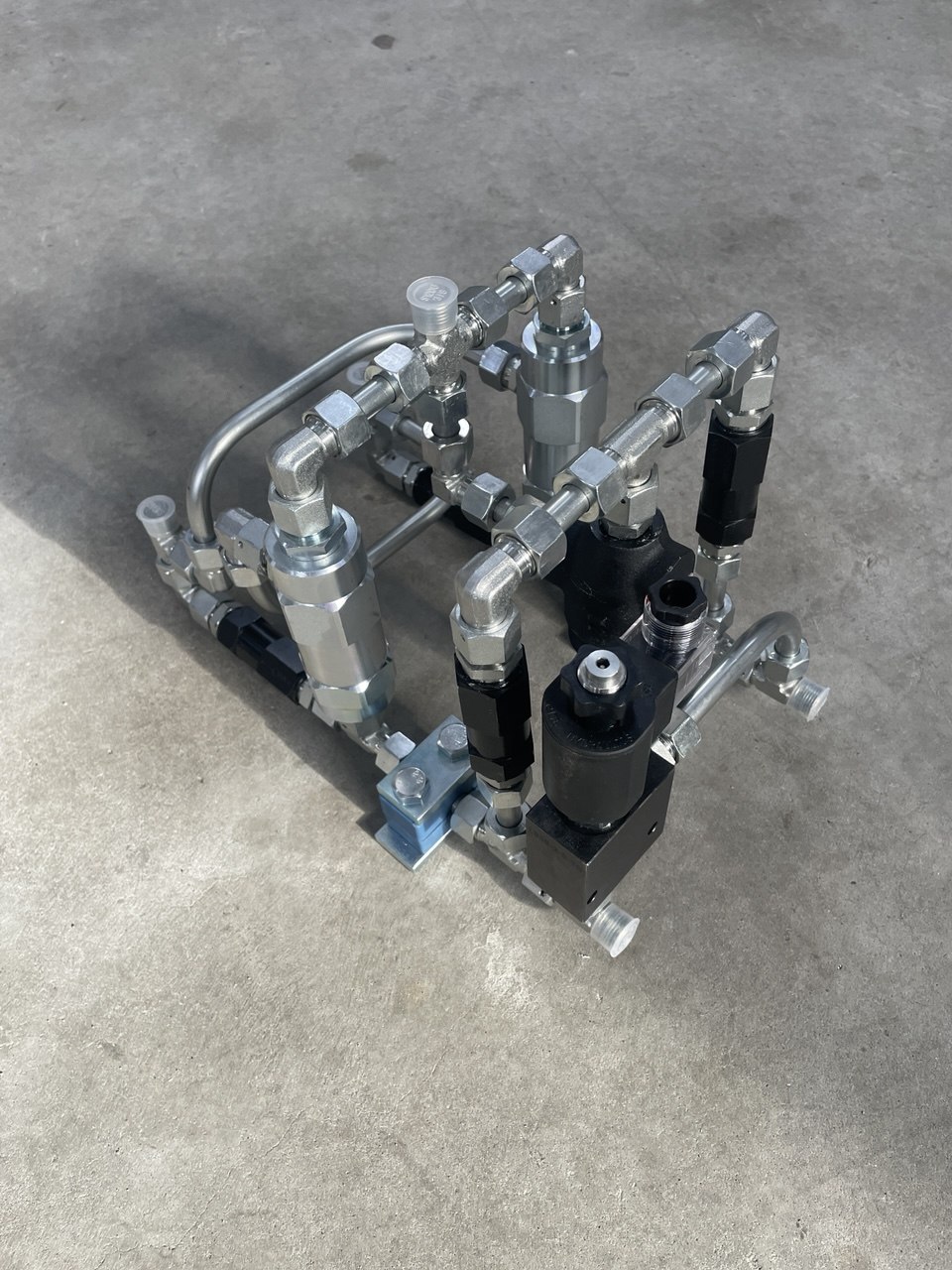

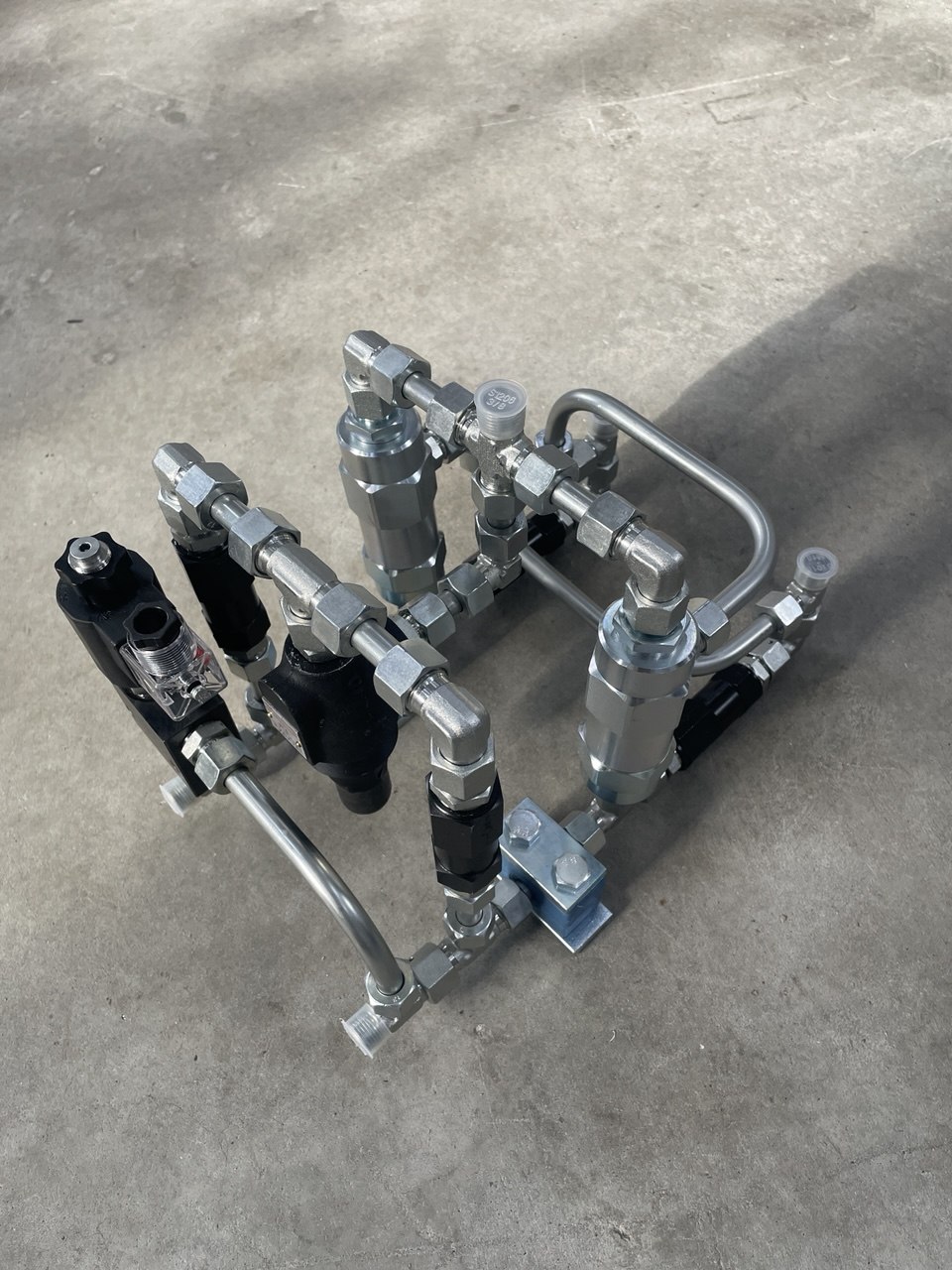

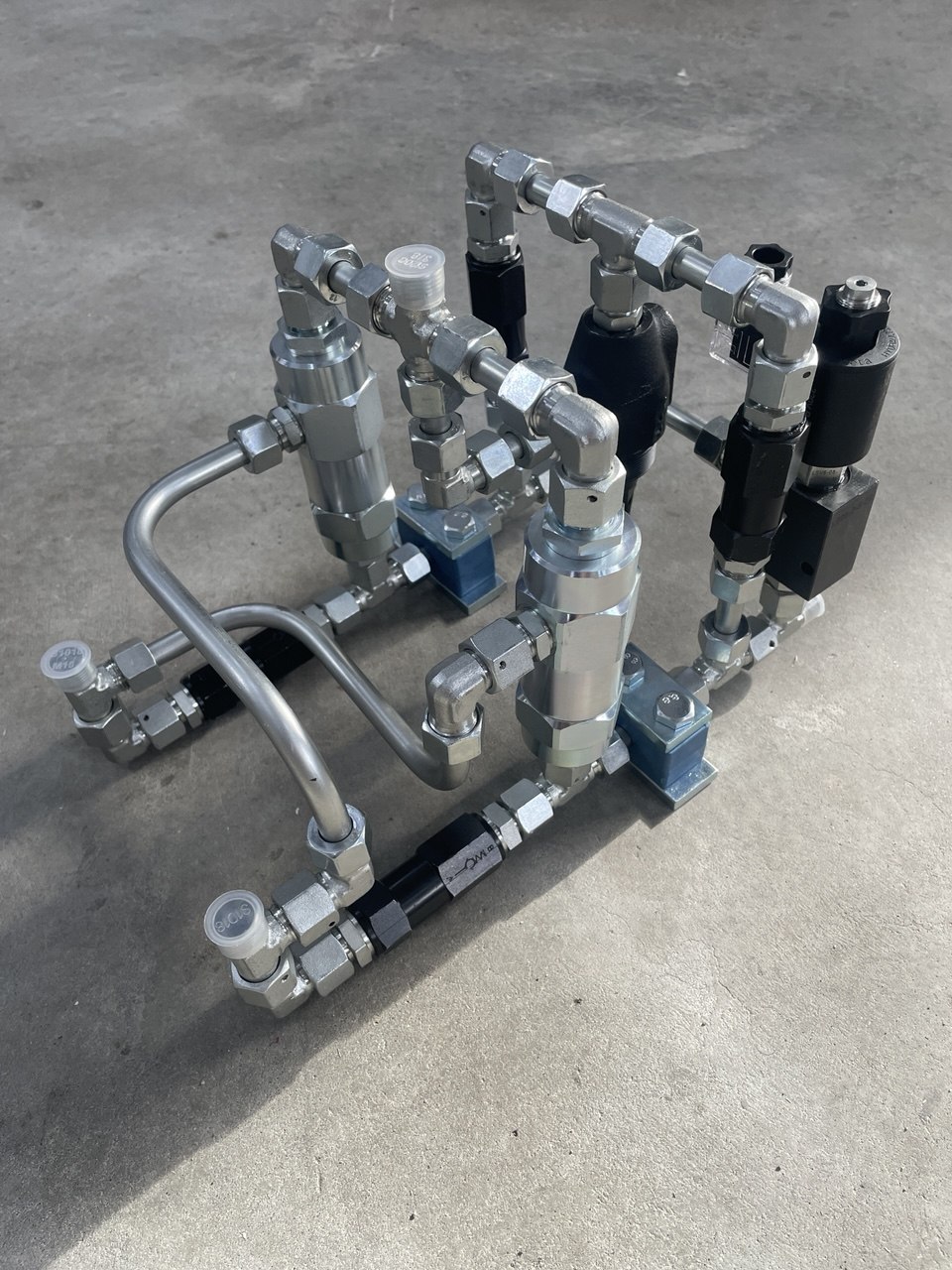

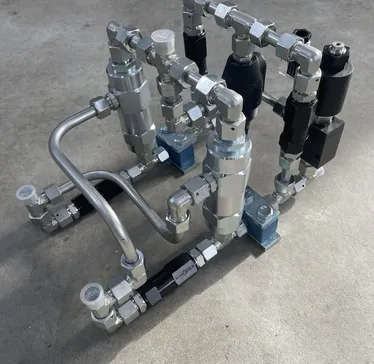

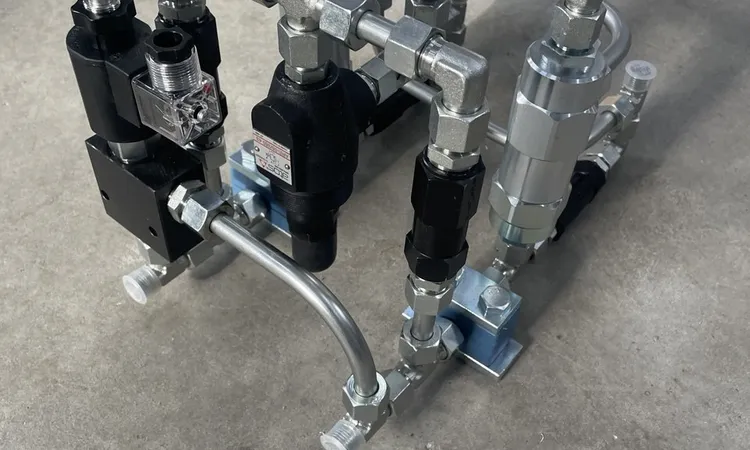

- Монтаж: установка клапана трубного исполнения, проверка герметичности стыков.
- Испытания: промывка контура, заправка маслом и пусконаладочные работы под номинальным давлением в 200 бар во всех режимах работы поворота крюка.
5. Результаты модернизации
В результате проведенных работ гидравлическая система поворота крюка полностью восстановлена и введена в эксплуатацию. Переход на трубный клапан позволил снизить стоимость владения системой, обеспечил плавную работу механизма при расходе 20 л/мин и полностью исключил риски незапланированного ремонта в рейсе.
